L’ensemble de l’équipement est entraîné par le pneu entraîné par moteur pour faire un mouvement de translation alternatif sur le champ étendu...

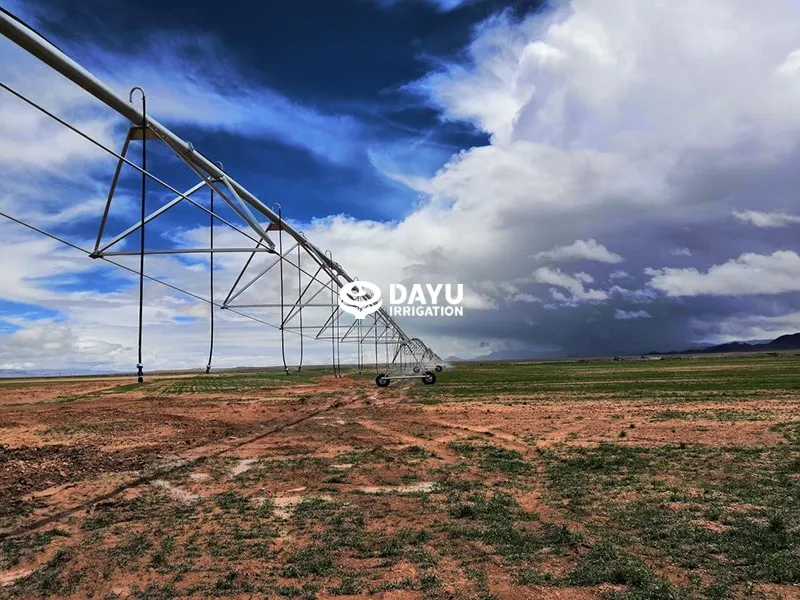

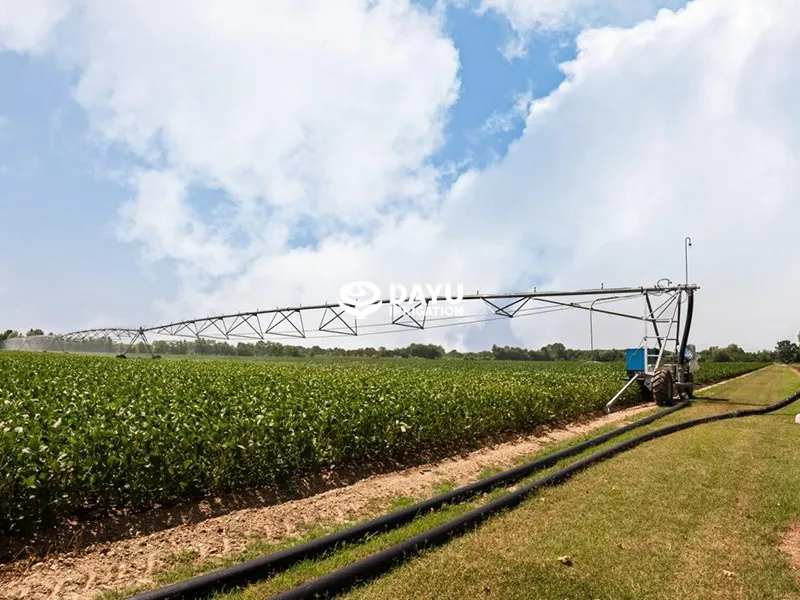

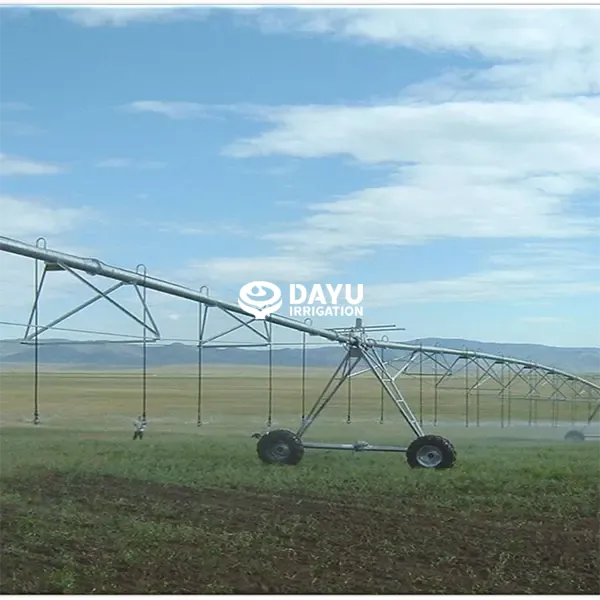

Toute la machine fonctionne en mouvement linéaire par des pneus entraînés par moteur pour irriguer la zone de rectangle, ce système est appelé système de mouvement latéral ou système linéaire. A la différence des systèmes à pivot central, où la surface rigée ne dépend que de la longueur de la machine, la surface latérale du système est déterminée par deux facteurs: la longueur du système et la distance de déplacement.
Le système de mouvement latéral est la seule machine qui peut irriguer toutes les cultures. Toutes les travées correspondent au sol et il n’y a pas d’angle de vent. Le taux d’irrigation peut être augmenté à 99%.
Cultures adaptées：Céréales, légumes, coton, canne à sucre, pâturages et autres cultures économiques.

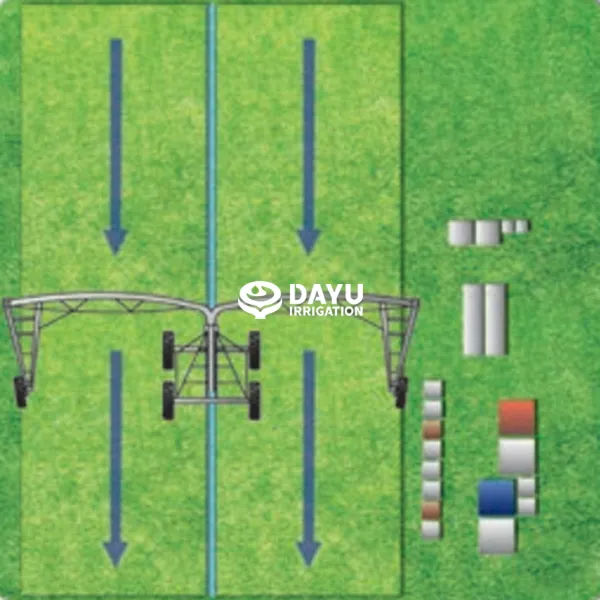

Trajectoire de course de l’équipement
Traduction. Le point central et toutes les travées se déplacent parallèlement, et l’eau s’écoule du point central à travers les buses uniformément réparties sur le corps pour irriguer le sol. Convient pour l’irrigation de longues parcelles de terre.
Il existe deux modes d’approvisionnement en eau: l’approvisionnement en eau par canalisation et l’approvisionnement en eau par canalisation.
Les facteurs suivants doivent être pris en compte dans la conception de la machine d’irrigation par gicleurs translational:
A. source d’eau: puissance de sortie/pompe de puits.
B. mode de transport de l’eau: spécification du canal/débordement et déverseur du canal.
C. système de gicleurs: taille du tuyau/alimentation d’énergie/pompe/générateur.
Longueur de l’équipement
Longueur d’envergure d’unité 50m, 56m ou 62m; Des longueurs de porte-à-faux de 6m, 12m, 18m et 24m sont disponibles; Un pistolet de queue en option peut être installé. La longueur maximale de l’équipement est liée au type d’équipement, l’approvisionnement en eau, l’alimentation en énergie et la méthode de guidage.
Alimentation en électricité et en eau
Méthode d’alimentation d’énergie: groupe électrogène ou câble traînant; Méthode d’approvisionnement en eau: approvisionnement en eau de tuyau traînant, approvisionnement en eau d’alimentation de canal.
Caractéristiques principales
Comparaison avec d’autres formes d’irrigation; Robuste, facile à gérer et la plus grande uniformité d’irrigation. Comparaison avec de grandes machines circulaires: taux d’utilisation de la parcelle de 98%; Coût d’achat d’équipement plus élevé; principalement alimentation de générateur diesel, coût plus élevé d’exploitation et de gestion; Des installations de soutien de l’eau et de l’électricité plus complexes; Longue durée de cycle d’irrigation.
Caractéristiques du produit
La couverture large et le mouvement flexible, unité simple peuvent contrôler 200 hectares de terre, degré élevé d’automatisation, opération simple, consommation d’électricité très basse, coûts de main-d’œuvre bas.
Irrigation uniforme, coefficient d’uniformité de pulvérisation jusqu’à 85% ou plus, faible coût d’investissement, durée de vie de 20 ans.
Il peut être choisi de 1 portée à 18 portées, mais il est généralement plus économique d’avoir plus de 7 portées.
En utilisant la même qualité du moteur UMC VODAR, son adaptabilité à l’environnement, le froid extrême et la chaleur ne sont pas affectés, faible taux d’échec, faible taux d’entretien, sûr et fiable.
Avec la fonction de protection, pour l’instabilité de tension et la situation de surcharge, n’apparaîtra pas fusible, phénomène cassé de fil.
Utilisant la coquille d’alliage d’aluminium, peut effectivement étanchéité imperméable.
Le moteur est bien scellé, aucune fuite d’huile, longue durée de vie.
Adoptez le même réducteur VODAR de qualité d’umc, qui convient à différentes conditions de terrain, sûres et fiables.
Le joint d’huile d’entrée et de sortie de type boîte, empêchent effectivement la fuite d’huile.
Protection extérieure antipoussière pour les arbres d’entrée et de sortie.
Chambre d’expansion à circulation complète en acier inoxydable, utilisant de l’huile pour engrenages à pression extrême, la performance de protection de lubrification de la vis sans fin est remarquable.
La connexion croisée adopte la méthode de connexion de boule et de cavité, et les tubes de boule et de cavité sont reliés par des cylindres en caoutchouc, qui a l’adaptabilité forte de terrain et améliore considérablement la capacité d’escalade.
La tête de bille est directement soudée au tuyau de traversée court, qui augmente considérablement la résistance et peut faire face à la force de traction de l’acier dans des conditions de temps froid et éviter l’effondrement de l’équipement.
La tour est en forme de v, ce qui peut effectivement soutenir la botte et améliorer considérablement la stabilité de l’équipement.
La Double fixation est utilisée à la connexion de la jambe de tour et du tuyau, ce qui améliore considérablement la stabilité de fonctionnement de l’équipement.

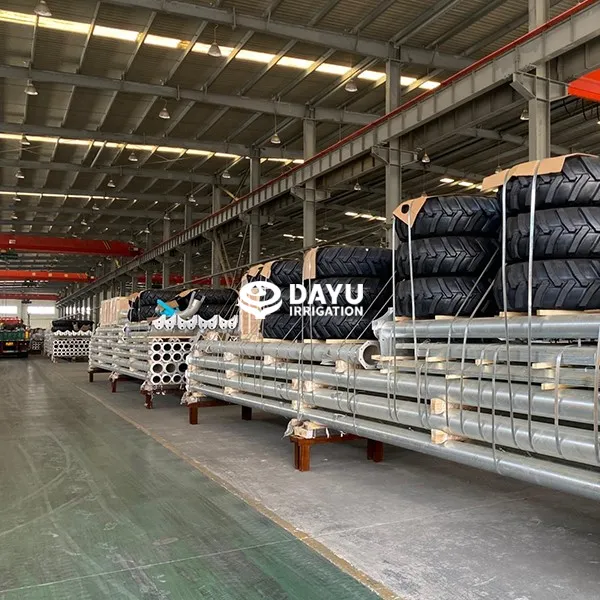

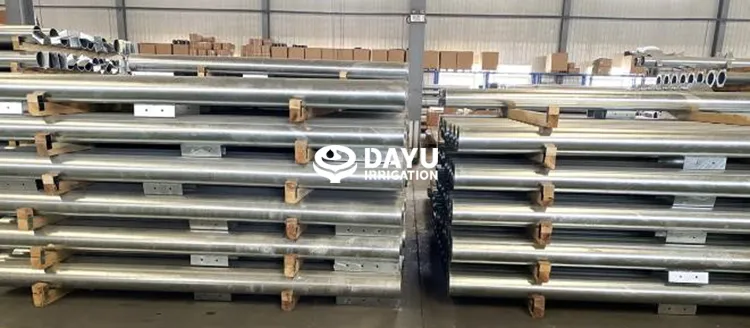

Le tuyau est fait de Q235B, φ168 *3, avec un traitement épaississant pour le rendre plus stable, résistant aux chocs, résistant à basse température et dur.
Toutes les structures en acier sont galvanisées à chaud en une seule fois après traitement et soudage, et l’épaisseur de la couche galvanisée est de 0,15 mm, ce qui est beaucoup plus élevé que la norme de l’industrie, avec une résistance à la corrosion élevée et une durée de vie de plus de 20 ans.
Après traitement, chaque tube principal est examiné par la machine de dessin pour que sa force de soudure assure le taux 100% de qualification.
Le système de contrôle adopte la technologie américaine Pierce, qui est stable et fiable avec des fonctions riches.
Les composants électriques clés utilisent des marques américaines HoneyWell et françaises Schneider pour garantir des performances de fonctionnement stables de l’équipement.
Avec la fonction imperméable, les clés ont le traitement antipoussière, qui prolonge considérablement la durée de vie.
Avant de quitter l’usine, des tests stricts sont effectués pour assurer la stabilité de l’ensemble du système de contrôle.

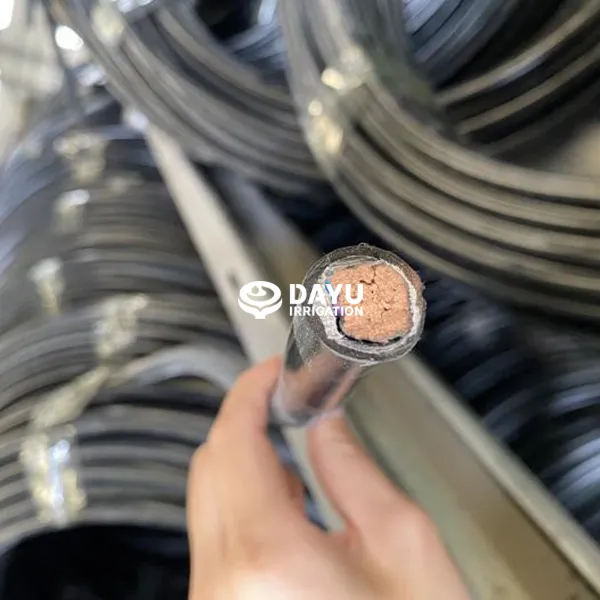

Le câble Cross-body adopte un câble d’armure en cuivre pur à trois couches 11, avec de fortes performances de signal de blindage, de sorte que plusieurs appareils fonctionnant en même temps ne s’interfèrent pas les uns avec les autres.
Le câble de moteur adopte un câble blindé en aluminium à quatre noyaux à trois couches.
La couche extérieure est faite de caoutchouc naturel à haute densité, résistant aux températures élevées, aux rayons ultraviolets et au vieillissement.

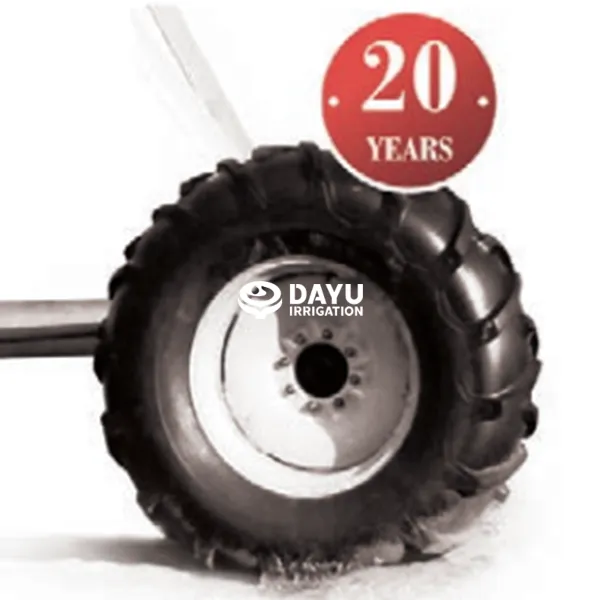

Utilisant le caoutchouc naturel, anti-vieillissement, résistance à l’usure;

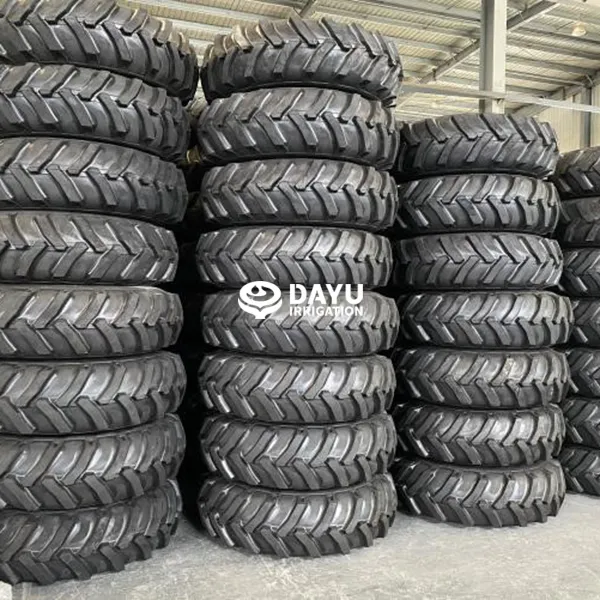

Pneu spécial 14.9-W13-24 pour grande irrigation, avec chevrons orientés vers l’extérieur et forte capacité d’escalade.

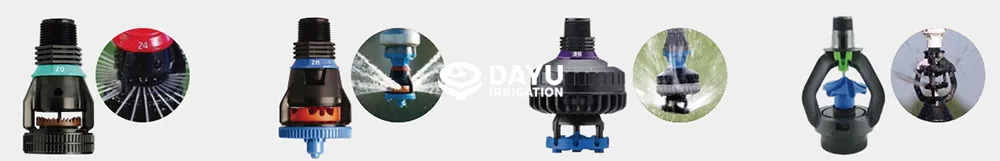

Série Nelson D3000 et R3000 et O3000 et série I-Wob.
L’intensité instantanée de l’irrigation est un facteur important à considérer lors de la conception des têtes de gicleurs et est liée à la perméabilité du sol. Conception générale de la buse pour répondre à la fois aux besoins en eau de la culture et à l’infiltration maximale de l’eau du sol pour éviter le gaspillage d’eau et le ruissellement d’engrais. L’intensité d’irrigation instantanée du plus petit arroseur pour l’applicabilité du sol et de la culture est plus forte.
